3516DV500核心板

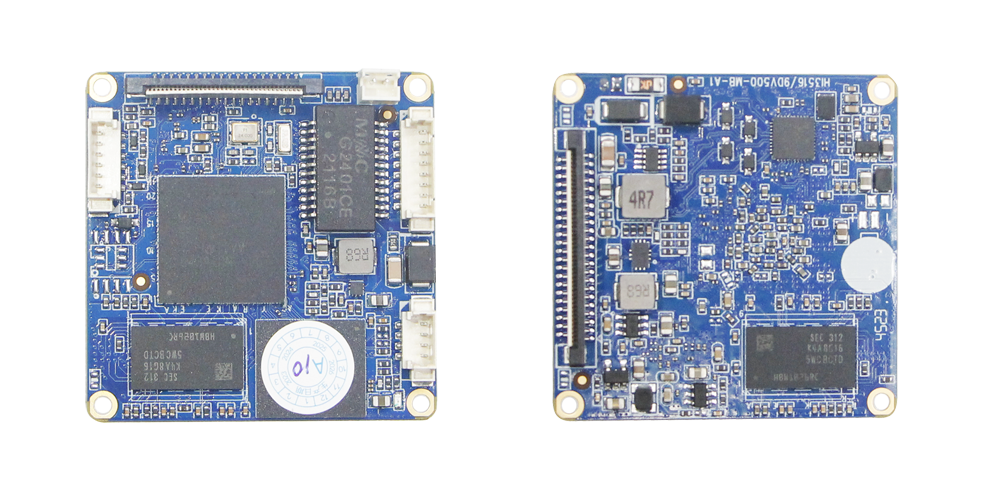

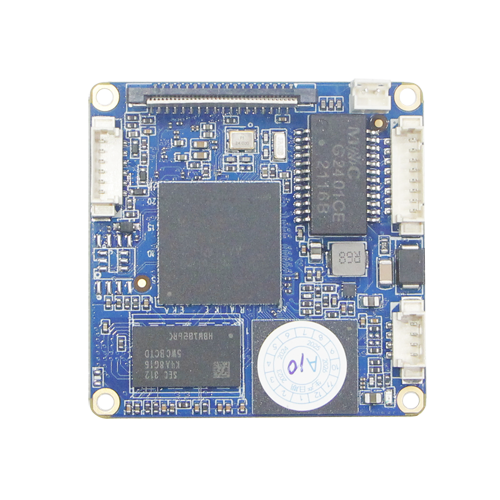

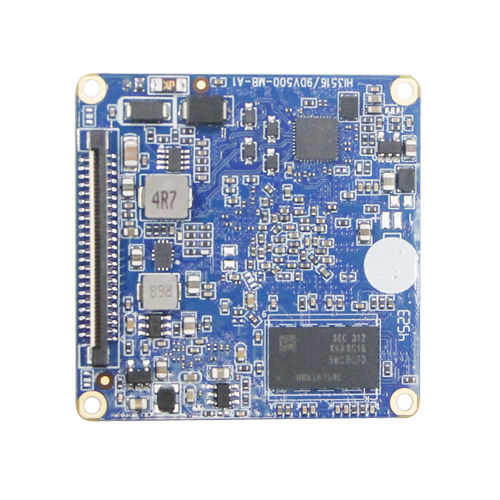

本文介绍了AI-3516DV500核心板是针对基于NPU+AI ISP的SoC 媒体处理芯片开发的编解码核心板，用于给开发者展示

芯片强大的多媒体功能和丰富的外围接口，同时为开发者提供 基于SoC的产品硬件PCBA，将芯片具备的资源完整开放出来，

可根据各种使用场景设计相应的底板，模块的设计降低了的开发周期和开发成本与风险。

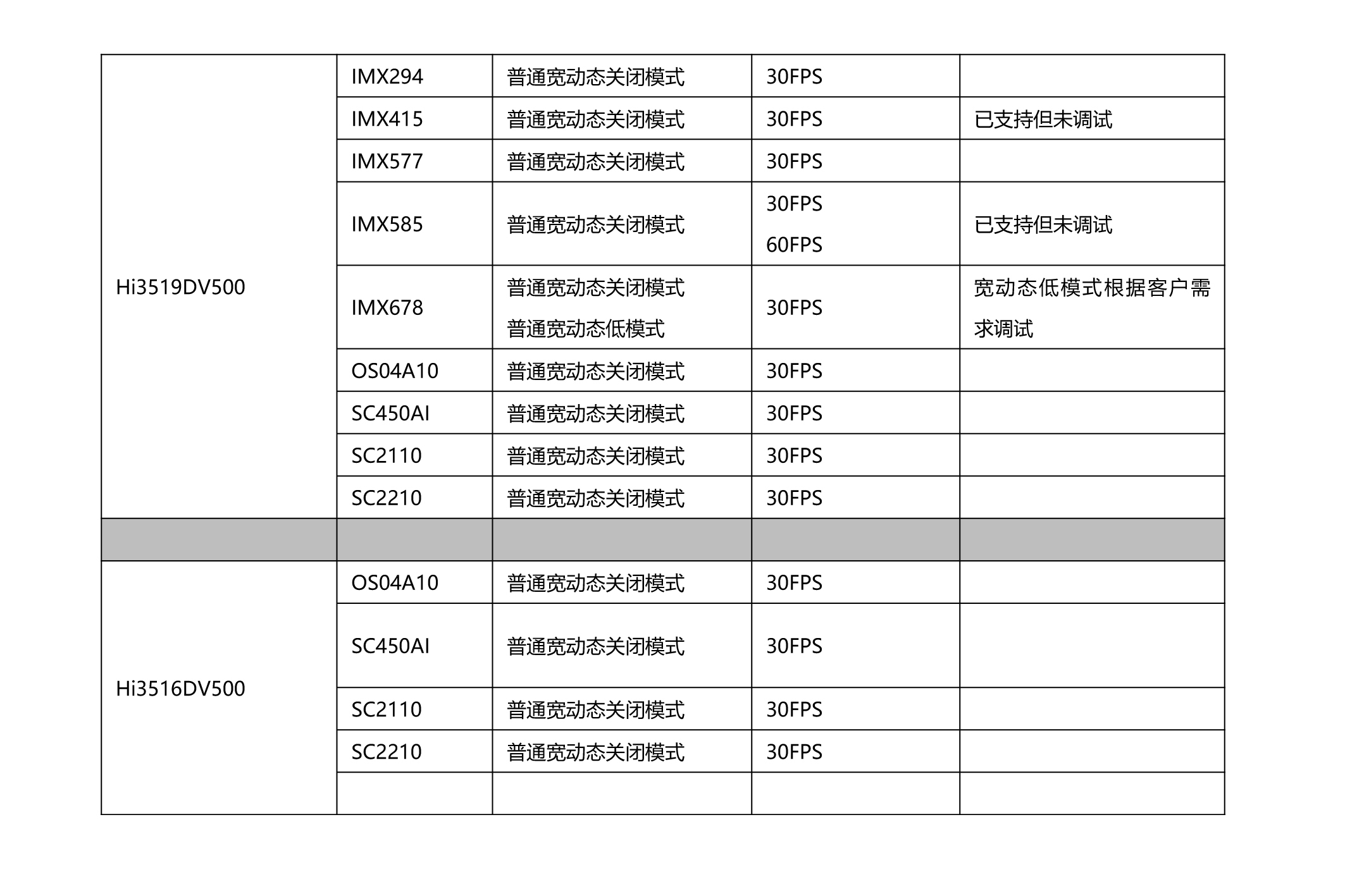

截止2023年11月已适配Sensor列表

1）处理器内核

·双核ARM Cortex A55@1000MHz

-32KB I-Cache，32KB D-Cache ,256KB L3 cache

-支持Neon 加速，集成FPU 处理单元

-支持TrustZone

2）系统级加速模块

· 集成硬化的标准CRC32/CRC16/CRC8 多项式运算单元

· 集成硬化的高速直接数据搬移模块(DMA)

3）智能视频分析

· 神经网络支持完整的API 和工具链，易于客户开发

·升级IVE 算子，支持特征点检测、周界、光流及多种计算机形态学算子

·升级DPU 算法实现双目深度图加速单元，最大分辨率2048 x 2048，最大视差224，处理性能720p@30fps

4）视频接口、编码

· 支持H.264 BP/MP/HP Level 5.1

· 支持H.265 Main Profile Level 5.1

· H.264/H.265 编解码最大分辨率为6144x 6144 ，支持I/P 帧

· H.264/H.265 多码流编解码典型性能：

− 3840 x 2160@30fps(编码)+1920 x 1080@30fps(编码)+720 x 480@30fps(编码)

− 3840 x 2160@30fps(编码)+720 x 480@30fps(编码)+1920 x 1080@30fps(解码)

− 3840 x 2160@30fps(解码)

· 支持8 个区域的编码前OSD 叠加

· 支持CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式

· 输出码率最大值80Mbps

· 支持视频前端叠加mosaic 编码

· 支持数字水印

· 支持PVC 感知编码降低码流

· 支持JPEG Baseline 编解码，JPEG 编解码最大分辨率16384 x 16384，JPEG 最大性能

−编码：3840 x 2160@60fps(YUV420)

−解码：3840 x 2160@30fps(YUV420)

· 支持8-Lane image sensor 串行输入，支持MIPI/LVDS/Sub-LVDS/HiSPi 多种接口

· 支持4 路sensor 输入，支持8/10/12/14 Bit RGB Bayer DC 时序视频输入，时钟频率最高148.5MHz

· 支持通过MIPI 虚拟通道输入1~4 路YUV

· 支持主流CMOS 电平热成像传感器接入

· 支持结构光图像模组，支持cw ToF 图像传感器

5) 安全引擎

· 支持基于TrustZone 的REE/TEE 硬件隔离方案

· 支持神经网络模型与数据保护

· 硬件实现AES128/256 对称加密算法

· 硬件实现RSA3072/4096 签名校验算法

· ECC256/384/512 椭圆曲线算法

· 硬件实现SHA256/384/512、HMAC_SHA256/384/512 算法

· 硬件实现SM2/3/4 国密算法；提供28Kbit OTP 存储空间供客户使用

6) ISP

· 支持多路sensor 同时处理

· 支持3A（AE/AWB/AF）功能，3A 参数用户可调节

· 支持去固定模式噪声（FPN）

· 支持坏点校正和镜头阴影校正

· 支持两帧WDR 及Advanced Local Tone Mapping，支持强光抑制和背光补偿

· 支持多级3D 去噪;支持图像边缘增强;支持去雾;支持动态对比度增强;支持3D-LUT 色彩调节

· 支持新一代镜头畸变校正

· 支持鱼眼等任意形状几何矫正

· 支持6-DoF 数字防抖

· 支持陀螺仪防抖和Rolling-Shutter 校正

· 支持图像Mirror、Flip、90 度/270 度旋转

· 支持使用神经网络对图像进行实时DRC、BNR、3DNR 或DM 处理

· 支持黑白与彩色两路图像双光融合

7) 外围接口

· 1 个千兆以太网接口

−支持RGMII、RMII 两种接口模式

−支持TSO、UFO、COE 等加速单元

· 2 个SDIO3.0 接口

− SDIO0 支持SDXC 卡，最大容量2TB

− SDIO1 支持对接wifi 模组

· 1 个USB3.0/USB2.0 接口，USB Host/Device 可切换

· 多个UART、I 2C、SPI、PWM、GPIO 接口

· 支持一路BT.1120 或BT.656 接口输出，其中BT.1120 最高性能1920x1080@60fps

· 支持4-Lane Mipi DSI/CSI 接口输出，最高1.8Gbps/lane，性能3840 x 2160@30fps

· 内置Audio codec，支持16bit 双路差分语音输入和双路单端语音输出

· 支持多协议语音编解码，支持音频3A（AEC/ANR/ALC）处理

· 支持数字接口BT.601/BT.656/BT.1120 输出端口(支持8 位双数据速率)
